Grbl Controller

وحدة تحكم GRBL (بلوتوث | USB)

استخدم هاتفك للتحكم في ماكينة CNC تعمل بنظام GRBL 1.1. اتصل عبر البلوتوث (HC-05 / HC-06) أو كابل USB OTG، وحرّك المحاور، وأرسل ملفات G-code، وشاهد حالة الماكينة مباشرةً.

حالة الجهاز

* موضع الجهاز (MPos) وموضع العمل (WPos) في الوقت الفعلي

* حالة الجهاز بالألوان: وضع الخمول، وضع التشغيل، وضع التثبيت، وضع التحريك، وضع الإنذار، وضع الفحص

* نظام الإحداثيات النشط، والوحدات، ووضع المسافة، ومعدل التغذية

* مستويات المخزن المؤقت للمخطط والمنفذ التسلسلي (يتم تفعيلها باستخدام إعداد GRBL $10=2)

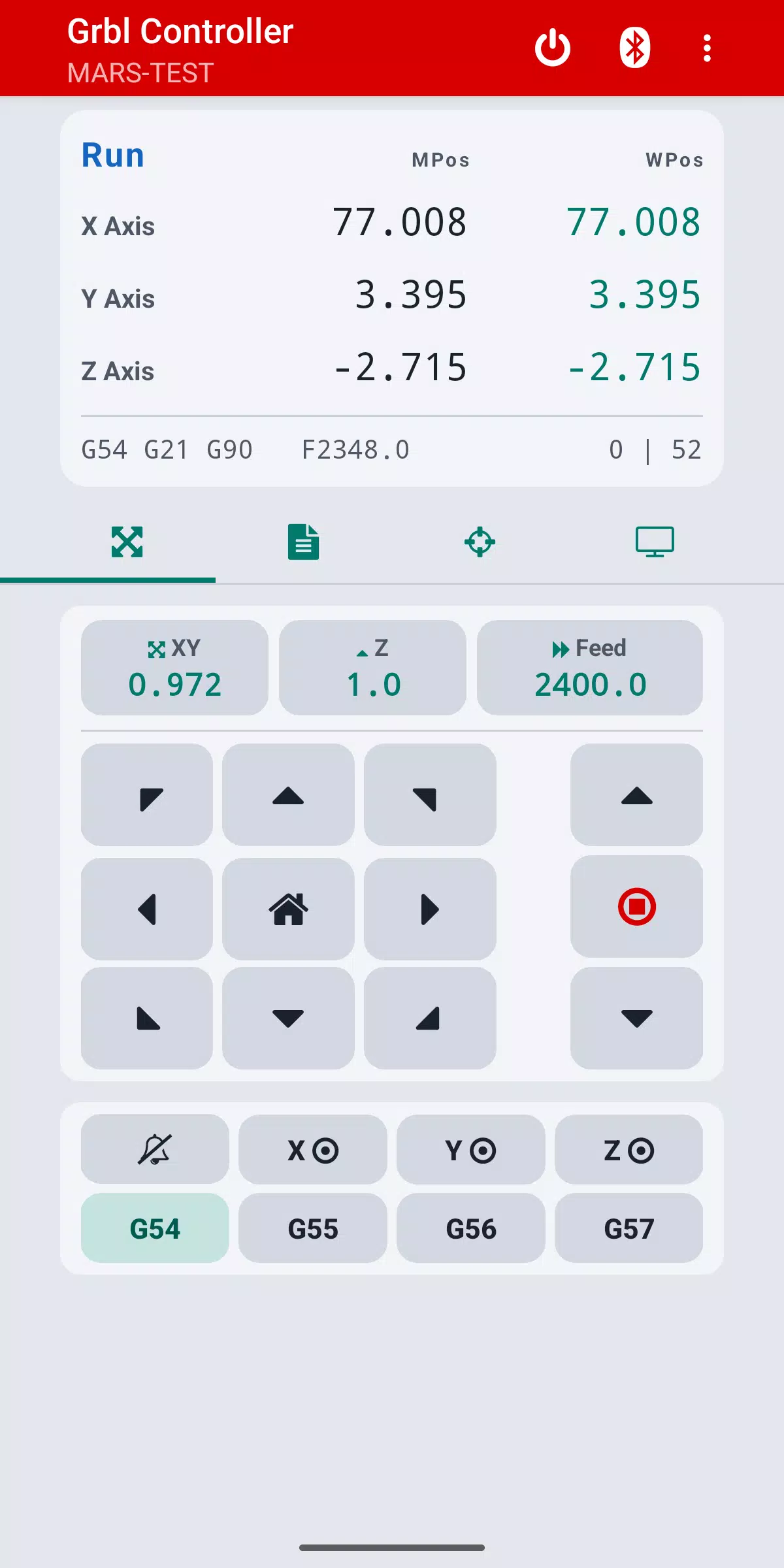

التحريك

* لوحة تحريك بسيطة مع تحريك قطري (زاوية)

* حجم خطوة منفصل للمحورين XY وZ، ومعدل تغذية للتحريك

* أزرار إيقاف التحريك، والعودة إلى نقطة الصفر، وفتح الإنذار

* ضبط الصفر للمحاور X وY وZ

* التبديل بين G54 وG55 وG56 وG57

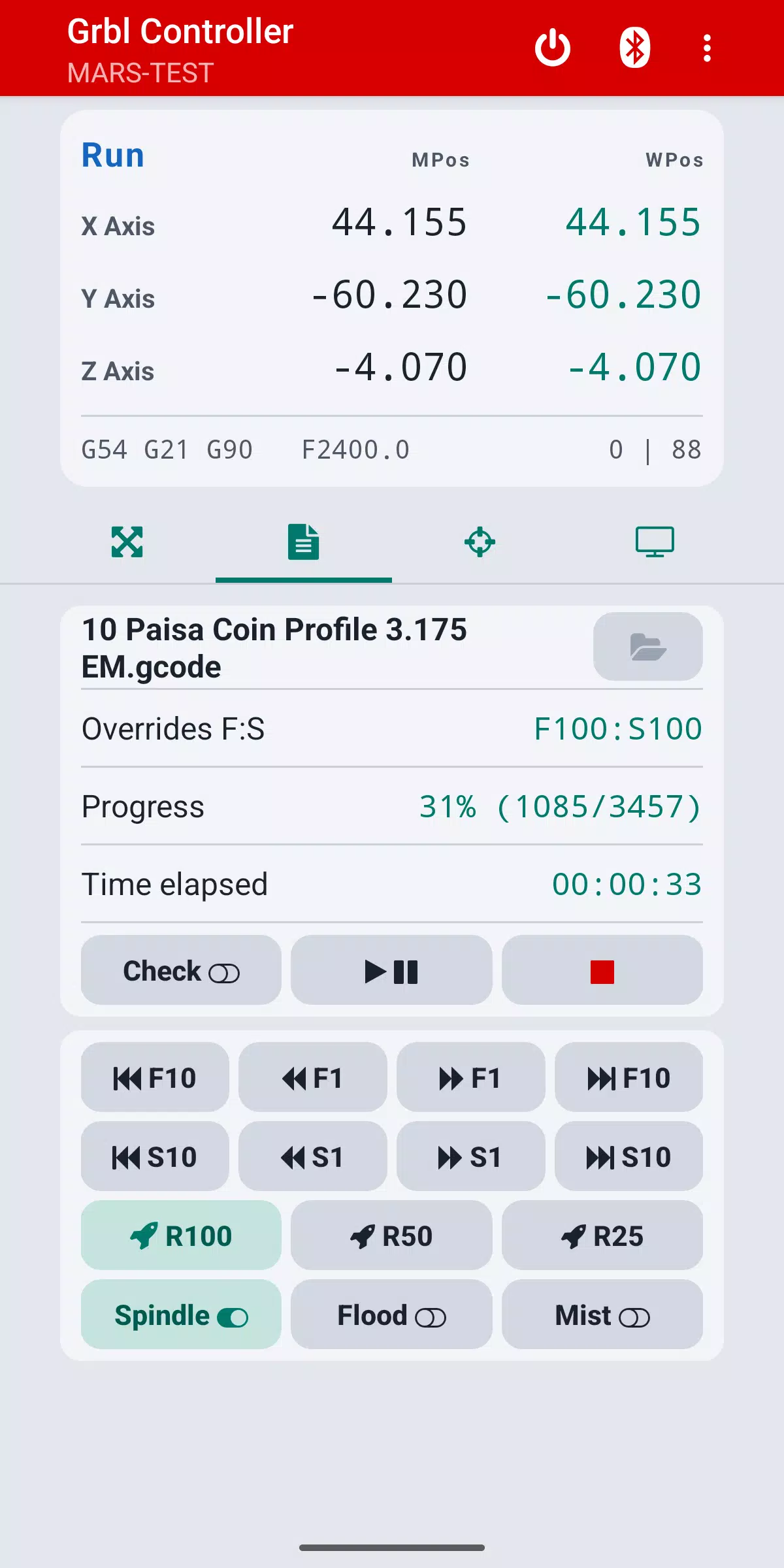

بث الملفات

* إرسال ملفات G-code من أي مكان على الهاتف

* أنواع الملفات المدعومة: .gcode و.nc و.ngc و.tap

* بث مع عد الأحرف (مخزن مؤقتًا) لعمليات سلسة وسريعة

* وضع الخطوة الواحدة الاختياري: إرسال سطر واحد وانتظار الموافقة قبل إرسال السطر التالي

* التقدم، عدد الأسطر، والوقت المنقضي

* وضع الفحص لاختبار ملف دون تحريك الجهاز

التجاوزات

* تجاوزات التغذية، المغزل، والتجاوزات السريعة في GRBL 1.1

* أزرار المغزل، سائل التبريد، ورذاذ سائل التبريد

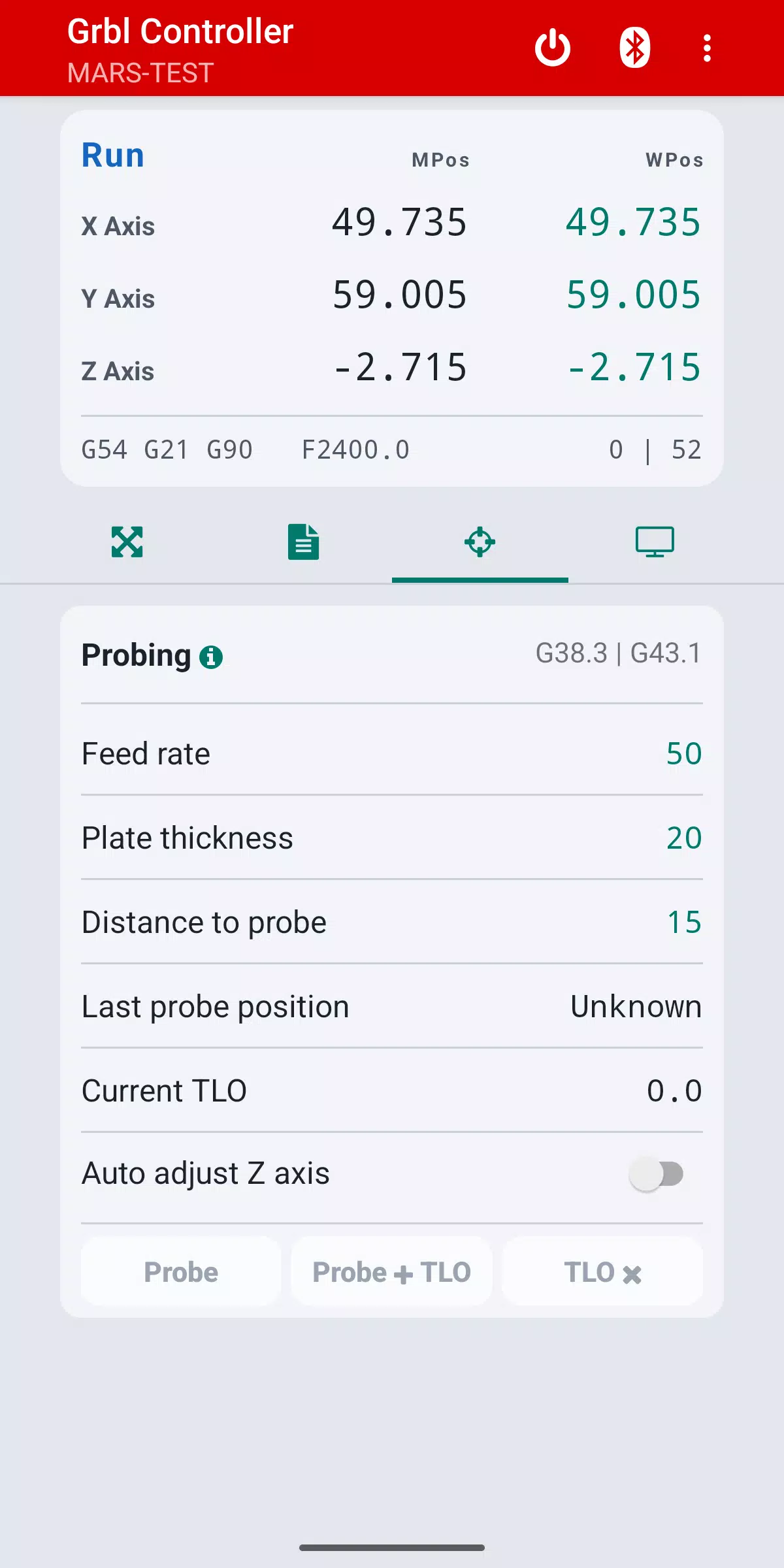

الفحص وتغيير الأدوات

* الفحص باستخدام G38.3، مع ضبط تلقائي لمحور Z

* تغيير الأدوات يدويًا مع تعويض طول الأداة (G43.1)

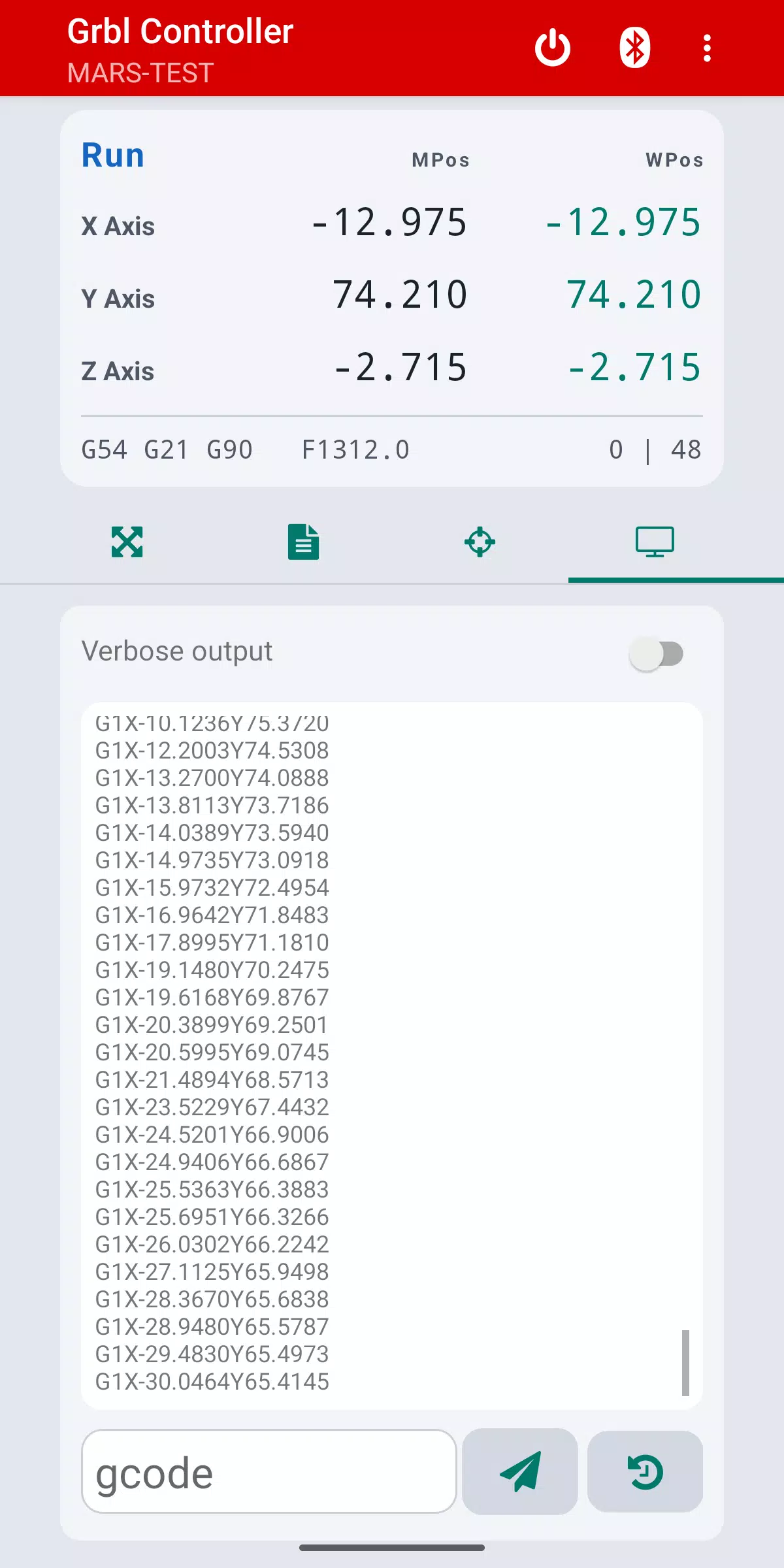

وحدة التحكم والأزرار المخصصة

* إرسال أوامر G-code أو GRBL مباشرةً، وعرض جميع الاستجابات

* سجل الأوامر

* أربعة أزرار مخصصة لتشغيل أوامر متعددة الأسطر، مع إجراءات منفصلة للضغط القصير والضغط الطويل

أخرى

* يعمل في الخلفية مع استهلاك منخفض للبطارية

* خيار إبقاء الشاشة مضاءة أثناء العمل

* اتصال تلقائي بآخر جهاز بلوتوث مستخدم

مقاطع فيديو

* وحدة تحكم GRBL لنظام Android (من تصميم مات): https://www.youtube.com/watch?v=j03sw0HJWbo

* تحكم بجهاز CNC الخاص بك من هاتف Android عبر البلوتوث بدون جهاز كمبيوتر (بواسطة Maker Tutor): https://www.youtube.com/watch?v=U6teAczns5w

* كيفية تشغيل ماكينة CNC باستخدام وحدة تحكم GRBL، باللغة الهندية (بواسطة المهندس نيتيش شارما): https://www.youtube.com/watch?v=So_Eh-dNcvc

المتطلبات

1. نظام Android 8.0 أو أحدث، مع دعم Bluetooth أو USB OTG

2. GRBL 1.1f أو أحدث

3. وحدة Bluetooth مثل HC-05 أو HC-06، مقترنة مسبقًا بالهاتف، أو محول USB OTG

ملاحظات

1. للمساعدة، يُرجى استخدام GitHub. لا يمكنني تقديم الدعم في تعليقات متجر Play.

2. عند توصيل وحدة Bluetooth بجهازك لأول مرة، اضبط معدل نقل البيانات (baud rate) على 115200 (8 بت، بدون بت تكافؤ، بت إيقاف واحد). هذا هو معدل نقل البيانات الافتراضي لـ GRBL 1.1.

٣. يعمل منفذ USB OTG فقط مع معدل نقل بيانات GRBL يبلغ ١١٥٢٠٠.

٤. لتشغيل المهام في الخلفية دون مشاكل، يُرجى إيقاف تشغيل تحسين البطارية لهذا التطبيق.

٥. لا يقوم التطبيق بحذف المنازل العشرية، أو إزالة أوامر G-code غير المدعومة، أو توسيع دورات الحفر الجاهزة أو الأمر M06.

٦. دليل المستخدم ومساعدة الإعداد: https://zeevy.github.io/grblcontroller/

متتبع الأخطاء وشفرة المصدر: https://github.com/zeevy/grblcontroller/

الترجمة الروسية: نيكولاي كيريك
